I-CS115 高速方波发生器能输出纳秒级的方波，通过电流钳可以输出高达5A的脉冲方波。满足标准 GJB 151A-97 CS115、GJB 151B-2013 CS115 和 MIL-STD-461E/F/G CS115。用于所有飞机、空间及地面系统的互联电缆和 电源电缆束注入脉冲激励传导敏感度试验。当订购方有规定时，本设备也适用于水面舰船和潜艇的设备和分系统试验。
技术参数 | 整机参数 | |||
输出电流： | 0.1A~5.5A | 供电电源： | AC220V/50Hz 5A | |

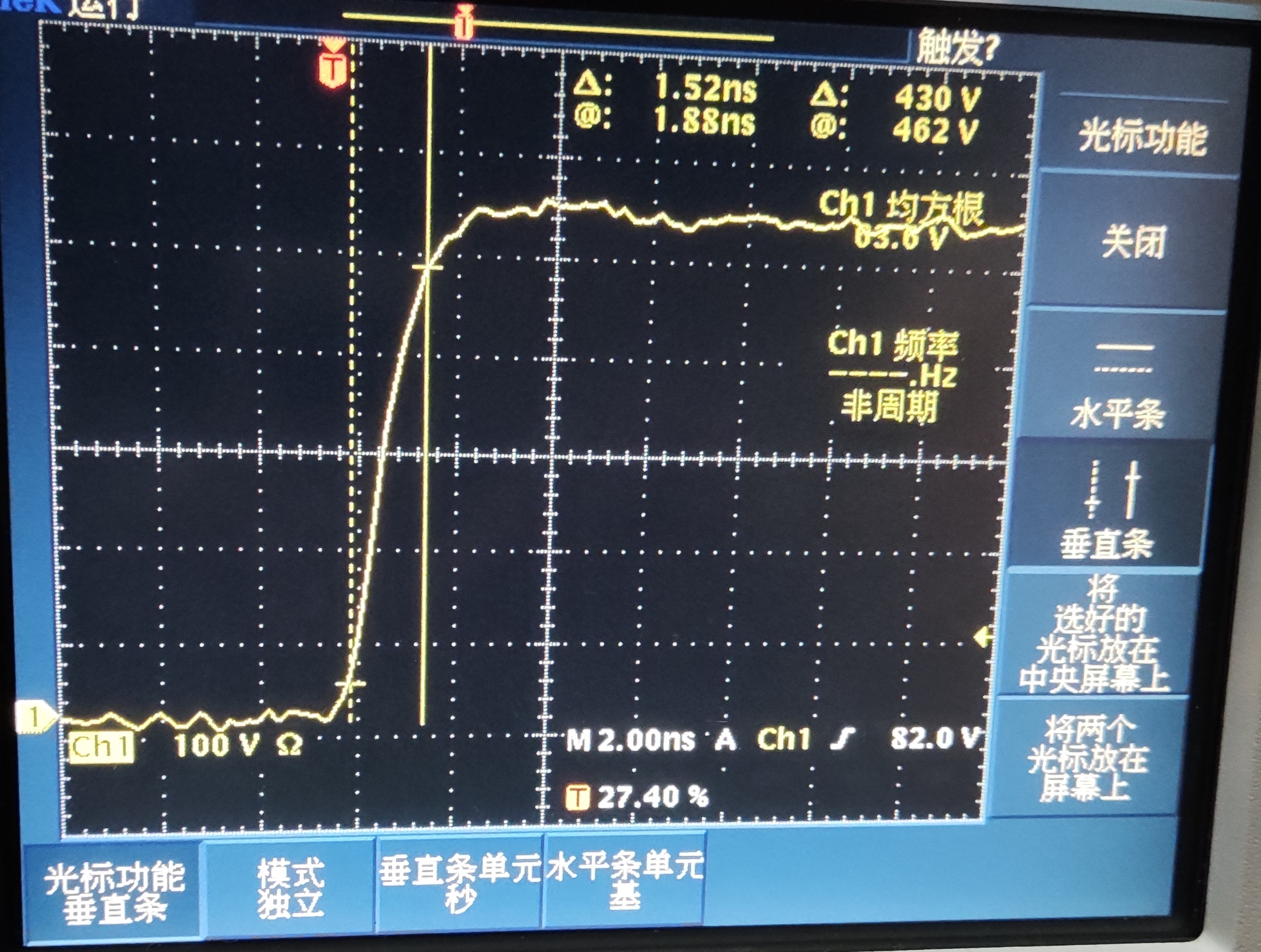

上升时间： | <2nS | 外形尺寸： | 4U / 19寸 | |
下降时间： | <2nS | 重 量： | 10kg | |

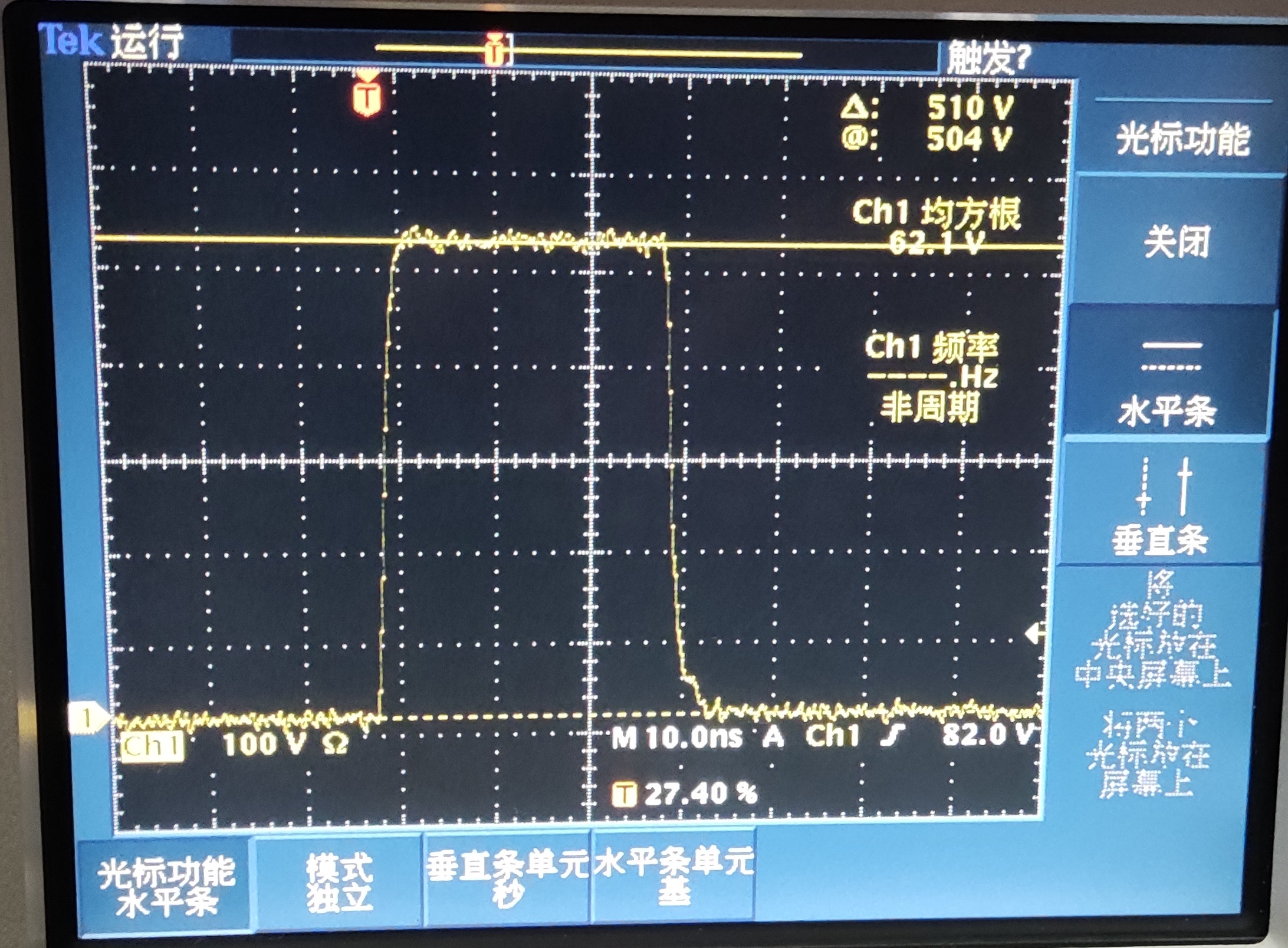

脉冲宽度： | ≥30nS | 随机配件： | 主机，电源线，说明书，检测报告，同轴测试线。 | |
输出阻抗： | 50Ω | |||
输出接口： | N头 | |||
配件名称 | 型号 | 参数 | 备注 |
电流注入钳 | CC-230 | 频率范围 10 kHz～200 MHz 内径35 mm | 必配 |
校准夹具 | CF-400 | 频率范围 1 kHz～400 MHz | 选配 |
同轴负载 | RF-50W | 50Ω 50W DC-1GHz | 选配 |
衰减器 | RFB-40 | 40dB 10W DC-1GHz | 选配 |
电流监测钳 | CCM-200 | 频率范围 10 kHz～200 MHz 内径35 mm | 选配 |
人工电源网络 | LISN-50A | 最大电流50A 50uH+5Ω//50Ω | 选配 |
