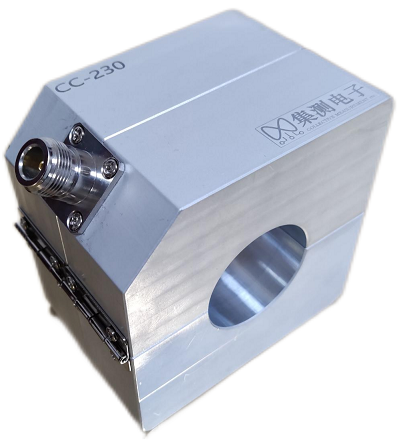

电流注入钳

型号：CC-230

类型 :电流注入钳

Calibration results / Description (Continued on page):

频率	输入功率dBm	输出功率dBm	插入损耗（dB）
10kHz	7	-22.7	-29.7
100kHz		-7.5	-14.5
1MHz		0.52	-6.5
10MHz		5.2	-1.8
30MHz		6.4	--0.605
100MHz		6.75	-0.242
200MHz		6.1	-0.831
300MHz		4.8	-2.1
400MHz		-1.43	-8.4



CC-230是一种宽带高效注入探头，可用频率范围为10 KHz - 400 MHz。 在1MHz到400MHz之间，插入损耗小于10 dB。 输入额定功率为50瓦，持续时间为30分钟。
